Al diseñar paquetes de baterías, la elección entre la conexión en serie y en paralelo puede tener un impacto significativo en el rendimiento, la seguridad y la longevidad de la batería. El diseño de los paquetes de baterías es complejo y delicado, y requiere un conocimiento profundo de algunas cuestiones técnicas clave. En este artículo, se analizan los desafíos técnicos del diseño de baterías en serie y en paralelo desde diez aspectos, como la consistencia de la batería, la ecualización de voltaje y corriente y el diseño del sistema de gestión térmica.
1. La batería es inconsistente
La consistencia de la batería se refiere a la similitud de cada unidad de batería en términos de capacidad, voltaje, resistencia interna, curva de descarga, etc. Las diferencias en el rendimiento de la batería pueden causar problemas en los paquetes de baterías en serie o en paralelo. Por ejemplo, en una configuración en serie, el rendimiento general del paquete de baterías se ve afectado por la peor celda; en una configuración en paralelo, las diferencias de rendimiento pueden provocar una distribución desigual de la corriente, lo que afecta la vida útil y la eficiencia de todo el conjunto de baterías.
Problema:En la configuración en serie, si una batería está baja, todo el paquete de baterías no podrá descargarse por completo, lo que provocará desperdicio de energía y reducción de la eficiencia; En la configuración en paralelo, la carga actual de diferentes baterías es diferente, lo que es fácil de provocar sobrecalentamiento local y degradación del rendimiento de las baterías.
Solución:
Revisión de batería:En el proceso de producción, se deben utilizar equipos de prueba de alta precisión para examinar estrictamente cada unidad de batería y garantizar un alto grado de consistencia de parámetros como capacidad, voltaje y resistencia interna. Los métodos de examen más comunes incluyen la prueba OCV (voltaje de circuito abierto), la prueba de resistencia interna y la prueba de capacidad. Estas pruebas eliminan de manera efectiva las baterías de calidad inferior y evitan el ensamblaje de celdas de batería inconsistentes.
Diseño de circuito de equilibrio:Integre circuitos de equilibrio activos o pasivos en el sistema de gestión de baterías (BMS). El circuito de ecualización activa puede transferir electricidad a través de inductancia o capacitancia de conmutación para lograr la redistribución de energía en el paquete de baterías. La ecualización pasiva ajusta el voltaje de la batería al consumir el exceso de energía. El equilibrio activo es complejo pero eficiente, adecuado para paquetes de baterías de gran capacidad, y el equilibrio pasivo es adecuado para paquetes de baterías de tamaño pequeño y mediano.

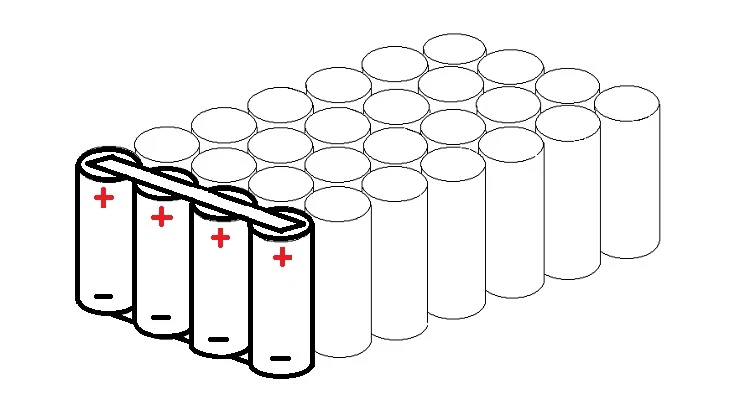

2. Equilibrar el voltaje y la corriente
En las baterías en serie, el problema de la ecualización de voltaje es la clave para garantizar una carga y descarga uniforme de cada celda. Un paquete de baterías sin un circuito de ecualización de voltaje sobrecargará o cargará insuficientemente una parte de la batería, lo que afectará la vida útil de todo el paquete de baterías. El paquete de baterías en paralelo se enfrenta al problema del equilibrio de corriente, y la diferencia de resistencia interna conduce a una distribución desigual de la corriente, lo que hace que algunas baterías soporten fácilmente una mayor carga de corriente.
Problemas específicos:Los paquetes de baterías en serie con voltaje desigual pueden provocar que algunas baterías se sobrecarguen y se dañen, o que se agoten prematuramente durante la descarga; La corriente desequilibrada del paquete de baterías en paralelo acelerará el envejecimiento de la unidad de batería y acortará la vida útil de la batería.
Solución:
Circuito de equilibrio activo:Mediante la combinación de inductores, capacitores y chips de control, se logra una transferencia de potencia inteligente, logrando un balance de voltaje eficiente. Este método puede reducir efectivamente el consumo interno de la batería y mejorar la eficiencia de carga y descarga de todo el paquete de baterías. Los métodos de balanceo comunes incluyen el balanceo de capacitancia flotante y el balanceo de inductancia de conmutación. Debe seleccionar una solución adecuada según el escenario de aplicación de la batería.
Circuito de ecualización pasiva:Mediante la resistencia se consume el exceso de potencia de la batería de alto voltaje. Este método es simple, de bajo costo, pero de baja eficiencia y generación de calor, adecuado para el tratamiento equilibrado de paquetes de baterías pequeños. Durante el diseño, se debe prestar atención al rendimiento de potencia y disipación de calor de la resistencia para evitar el sobrecalentamiento local durante el proceso de ecualización.

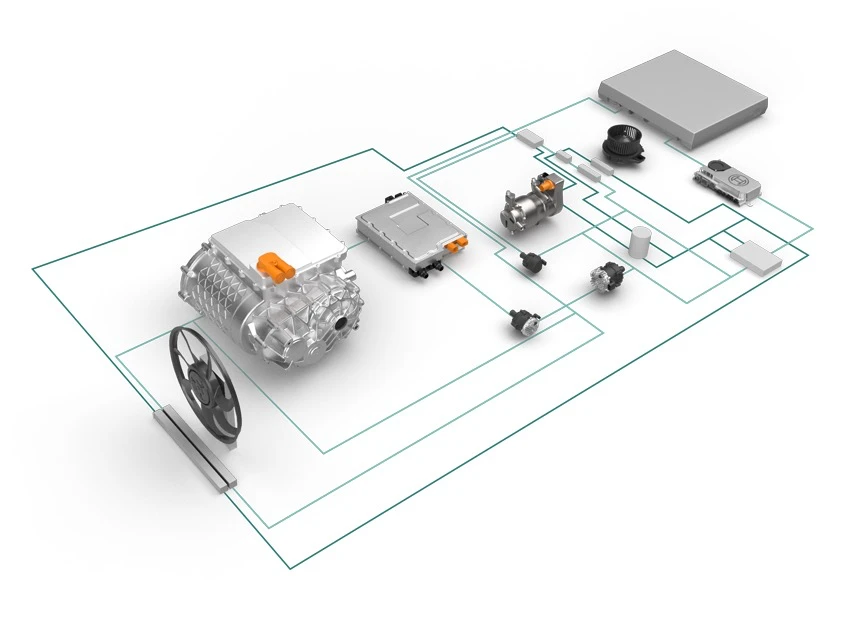

3. Diseño del sistema de gestión térmica
La batería generará mucho calor durante el funcionamiento, especialmente cuando la descarga de corriente grande sea más evidente. Si el calor no se distribuye de manera efectiva, la temperatura de la batería aumentará gradualmente, lo que dará como resultado un menor rendimiento de la batería, una vida útil más corta e incluso el riesgo de fuga térmica.
Problemas específicos:La temperatura desigual provocará que algunas unidades de batería se sobrecalienten, lo que provocará un aumento de la resistencia interna, descomposición del electrolito y otros problemas, e incluso provocará un incendio en la batería.
Solución:
Materiales de conductividad térmica y diseño de disipación de calor:En el diseño del paquete de baterías, se pueden agregar materiales con alta conductividad térmica, como placas de disipación de calor de aleación de aluminio, almohadillas térmicas de silicona, etc., que pueden exportar rápidamente el calor generado por la unidad de batería. Optimice los canales de flujo de aire dentro del paquete de baterías para mejorar la disipación de calor por convección natural o convección forzada por ventilador. Para aplicaciones de alta potencia, se puede considerar la disipación de calor por refrigeración líquida y la eficiencia de disipación de calor es mayor al absorber el calor a través del refrigerante circulante.
Monitorización de temperatura y refrigeración activa:El BMS cuenta con un sensor de temperatura integrado que permite controlar la temperatura de cada celda en tiempo real. Si la temperatura es demasiado alta, el sistema reduce automáticamente la carga o ajusta el esquema de disipación de calor. Al mismo tiempo, el sistema de refrigeración inteligente puede poner en marcha automáticamente el ventilador o el sistema de refrigeración líquida según el estado de temperatura de la batería para evitar que la batería falle debido al sobrecalentamiento.

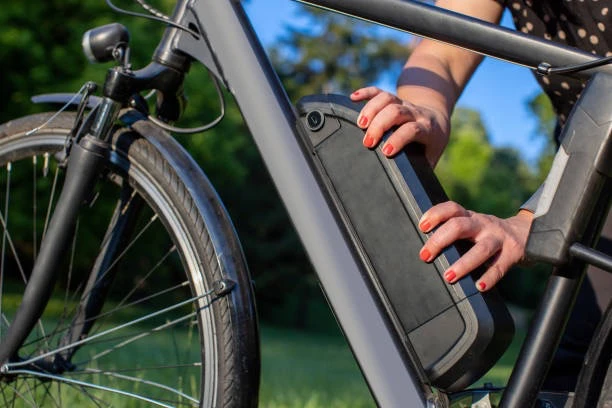

4. Diseño estructural del paquete de baterías
El diseño estructural del paquete de baterías no solo debe garantizar la estabilidad de la unidad de baterías, sino también optimizar la facilidad de conexión eléctrica, la disipación de calor y el mantenimiento. Un diseño estructural poco razonable provocará un mal contacto de la batería, daños por vibración e incluso cortocircuitos y otros problemas.
Problemas específicos: Una estructura irrazonable puede provocar que la batería se afloje, se desgaste, aumente la resistencia de contacto interna, lo que provoca calentamiento local y degradación del rendimiento.
Solución:
Diseño modular:El diseño modular de la batería permite que un solo módulo de batería se empaquete de forma independiente y se conecte fácilmente, y el módulo dañado se puede reemplazar rápidamente para mejorar la comodidad del mantenimiento de la batería. El diseño de estructura sísmica se adopta entre los módulos para reducir la influencia de la fuerza externa en la unidad de batería.
Materiales de protección y mejora del diseño:Utilice espuma amortiguadora, almohadillas de goma y otros materiales para envolver el módulo de la batería y reducir los impactos y sacudidas externas. Los materiales de la carcasa deben ser ignífugos, impermeables y resistentes a la corrosión, como aleación de aluminio, acero inoxidable o plásticos de ingeniería, y los orificios de ventilación y los disipadores de calor deben estar diseñados para optimizar la gestión térmica.

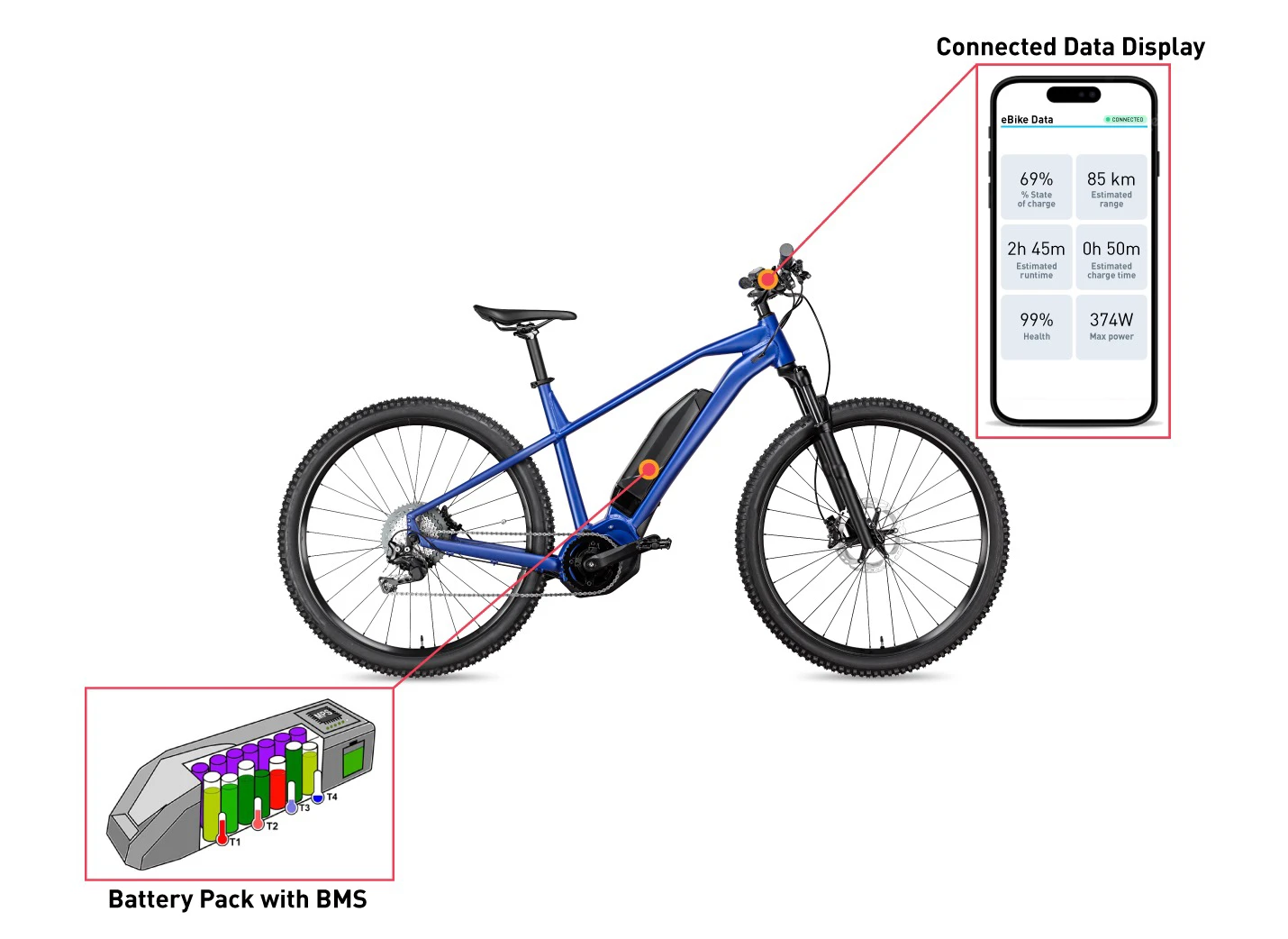

5. Sistema de gestión de baterías (BMS)
El BMS (Battery Management System) es el centro de control del paquete de baterías, que se encarga de la monitorización y gestión en tiempo real de los parámetros de potencia, tensión, corriente y temperatura de la batería. Las funciones del BMS incluyen el equilibrado de la batería, el diagnóstico de averías, el control de carga y descarga, etc. Su rendimiento determina la seguridad y la eficiencia generales del paquete de baterías.
Problemas específicos: Si el BMS no está diseñado adecuadamente, es posible que el estado anormal no se detecte a tiempo, lo que genera problemas como sobrecarga, sobredescarga o sobrecalentamiento de la batería.
Solución:
Sensores de monitoreo de alta precisión: Los sensores de voltaje, corriente y temperatura de alta precisión están integrados en el BMS, que pueden detectar con precisión los parámetros de estado de la batería y transmitirlos a la unidad de control del BMS en tiempo real. La unidad de control analiza el comportamiento de carga y descarga de la batería y el ajuste del equilibrio a través de algoritmos integrados para garantizar la seguridad del sistema.
Algoritmos inteligentes y análisis de datos: Se utilizan algoritmos avanzados de gestión de baterías, como redes neuronales, aprendizaje automático y otras tecnologías, para analizar los datos de uso de la batería y predecir su estado de salud y su vida útil restante. Según los resultados del análisis de algoritmos, BMS optimiza activamente la estrategia de carga y descarga para maximizar la vida útil de la batería.
6. Diseño del circuito de protección de la batería
El circuito de protección de la batería es una medida de seguridad importante para evitar la sobretensión, la subtensión, los cortocircuitos y la sobrecorriente del paquete de baterías. Si el paquete de baterías no tiene un circuito de protección adecuado, es fácil que se produzcan peligros en casos extremos y, en casos graves, incendios o explosiones.
Problemas específicos: El circuito de protección faltante o mal diseñado puede provocar que la batería se dañe durante la carga y descarga, o que no corte la corriente durante un cortocircuito.
Solución:
Mecanismo de protección múltiple: Diseñe e integre múltiples circuitos de protección, incluida la protección contra sobretensión, protección contra subtensión, protección contra sobrecorriente, protección contra cortocircuito, etc. Cada circuito de protección está diseñado para funcionar independientemente del BMS, lo que garantiza que la batería esté protegida en caso de una falla principal. Por ejemplo, la protección contra sobrecorriente se puede diseñar mediante la combinación de un tubo MOS y un fusible rápido para lograr una función de falla de energía instantánea.
Diseño de aislamiento y protección bidireccional: el diseño del circuito de protección bidireccional puede monitorear simultáneamente el proceso de carga y descarga de la batería para evitar que la batería se vea afectada por anomalías en el cargador y el extremo de carga. El circuito de aislamiento entre los paquetes de baterías está diseñado para evitar el reflujo de corriente entre las celdas de la batería y mejorar la seguridad eléctrica general.
7. Eficiencia y pérdida de energía
La pérdida de energía en el diseño de baterías en serie y en paralelo proviene principalmente de la resistencia interna, la resistencia del conector y el consumo de energía del BMS y del circuito de protección. En condiciones de funcionamiento con corriente alta, estas pérdidas aumentarán aún más, lo que reducirá directamente la eficiencia y la resistencia generales del paquete de baterías.
Problemas específicos: La baja eficiencia provocará una menor vida útil de la batería, lo que afectará la experiencia de uso real del dispositivo, y la pérdida de energía a largo plazo también aumentará el calor de la batería.
Solución:
Materiales de conexión optimizados: utilice materiales de conexión de baja resistencia y alta conductividad, como láminas de cobre, tiras de cobre estañado o tiras de aleación de aluminio. Optimice el proceso de soldadura mediante soldadura láser, soldadura ultrasónica y otras tecnologías avanzadas para garantizar la rapidez y la baja resistencia del punto de conexión, y reducir la pérdida de energía eléctrica en el punto de conexión.
Eficiencia energética mejorada del BMS: el BMS debe diseñarse teniendo en cuenta la optimización de la eficiencia energética para evitar un consumo de energía innecesario. Reduzca el consumo de energía del propio BMS mediante el uso de chips de bajo consumo y modos de suspensión inteligentes. También se pueden añadir módulos de recuperación de energía al BMS para recuperar y reutilizar la energía redundante dentro del paquete de baterías a fin de mejorar la eficiencia energética general.
8. Seguridad y fiabilidad
Los paquetes de baterías deben soportar una variedad de entornos hostiles, como vibración, impacto y altas temperaturas, durante su uso real, y el diseño seguro y confiable de las baterías es crucial. La falla de una sola batería puede causar problemas en todo el paquete de baterías, lo que puede provocar fallas en el equipo e incluso poner en peligro la seguridad del usuario.
Problemas específicos: La falla de cualquier unidad del paquete de baterías puede propagarse y provocar una falla general del paquete de baterías o un accidente de seguridad.
Solución:
Protección multicapa y diseño redundante: al diseñar los paquetes de baterías, se debe considerar la protección multicapa, por ejemplo, agregando componentes de seguridad, como divisiones contra incendios y válvulas a prueba de explosiones, al diseño estructural. El diseño redundante permite que el resto de la batería funcione correctamente cuando algunas unidades fallan, lo que mejora la seguridad general.
Pruebas y certificaciones estrictas: los paquetes de baterías deben someterse a estrictas pruebas de adaptabilidad ambiental antes de la producción, incluidas pruebas de vibración, pruebas de caída, pruebas de ciclo térmico, etc. A través de UL, CE, UN38.3 y otras certificaciones internacionales, para garantizar que el paquete de baterías cumpla con los estándares de seguridad internacionales, mejore la confianza del usuario.
9. Características de respuesta dinámica
Los paquetes de baterías deben responder rápidamente a los cambios de carga para garantizar la estabilidad del dispositivo. Un paquete de baterías con una respuesta dinámica lenta provocará un funcionamiento inestable del dispositivo y fluctuaciones significativas de voltaje, lo que afectará la experiencia del usuario.
Problemas específicos: Una respuesta insuficiente de la batería puede provocar que el dispositivo se acelere y desacelere, o el fenómeno de caída de voltaje cuando la carga cambia drásticamente.
Solución:
Selección de batería de alta capacidad: seleccione celdas de batería de alta capacidad con excelentes características de respuesta dinámica, que puedan ajustar rápidamente la salida cuando la carga cambie rápidamente. Combinado con el algoritmo de respuesta rápida de BMS, las características dinámicas de salida de la batería se pueden optimizar aún más.
Filtro de inductancia y compensación de capacitancia: La red de filtro de inductancia y compensación de capacitancia está diseñada en el extremo de salida del paquete de baterías para reducir las fluctuaciones de voltaje y mejorar la capacidad de respuesta dinámica de la batería. Este diseño mitiga las fluctuaciones de voltaje y garantiza un funcionamiento estable del equipo bajo altas variaciones de carga.
10. Tecnología de conexión y selección de materiales
La parte de conexión del paquete de baterías necesita un rendimiento eléctrico y térmico excelente. Una conexión deficiente provocará un aumento de la resistencia, calentamiento por contacto e incluso fusión, lo que puede provocar una falla del paquete de baterías en casos graves.
Problemas específicos: Los materiales de conexión inadecuados o un proceso deficiente pueden aumentar la resistencia de la batería, lo que provoca un sobrecalentamiento local, lo que genera pérdida de energía y riesgos de seguridad.
Solución:

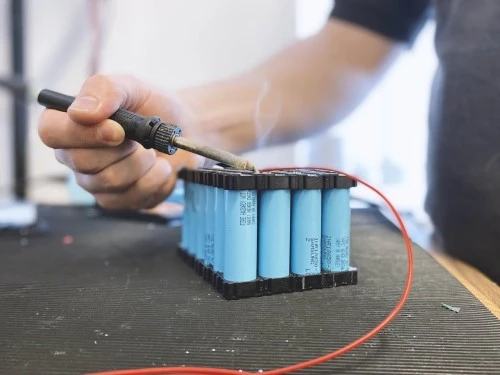

Seleccione conectores y tecnologías de soldadura de alta calidad: los métodos de soldadura como la soldadura láser o la soldadura ultrasónica se utilizan comúnmente en las conexiones de los paquetes de baterías. Estos métodos garantizan una baja resistencia y una alta resistencia mecánica en el sitio de conexión y evitan un mal contacto debido a la vibración o los cambios de temperatura.
Utilice materiales aislantes resistentes al calor: las piezas de conexión del paquete de baterías deben estar envueltas con materiales aislantes resistentes al calor y al desgaste, como cinta resistente al calor y tubos con aislamiento de teflón. Estos materiales pueden prevenir eficazmente cortocircuitos o fugas en la conexión y mejorar la seguridad y la vida útil del paquete de baterías.
