En aplicaciones de alta potencia, como motocicletas eléctricas, bicicletas electrónicas, herramientas industriales y sistemas de energía renovable, a menudo se prefiere una configuración de batería de 72 V por su capacidad para ofrecer un mayor torque, mayor eficiencia y pérdidas de transmisión reducidas. La construcción de un sistema de 72 V requiere no solo el número correcto de baterías, sino también una comprensión precisa de cómo las configuraciones de batería afectan el voltaje, la capacidad y la seguridad.
Muchos usuarios suponen que lograr 72V es simplemente una cuestión de apilar baterías. Sin embargo, sin el conocimiento correcto de la serie y las conexiones paralelas, y el impacto de las especificaciones de la batería, como la calificación de corriente, la resistencia interna y la química, el sistema puede tener un rendimiento inferior o degradar prematuramente. El voltaje adecuado y la configuración de corriente determinan directamente el rendimiento, la longevidad y la confiabilidad.
Fundamentos de configuración de la batería: serie versus paralelo
Para diseñar unBatería de 72V, primero se debe comprender dos métodos de conexión fundamentales: series y paralelas.
- Conexión en serie: conectando el terminal positivo de una batería al terminal negativo del siguiente. En una serie, los voltajes se suman, pero la capacidad de la hora del amplificador (AH) sigue siendo la misma. Este es el método utilizado para aumentar el voltaje total del sistema.
- Conexión paralela: conectando todos los terminales positivos juntos y todas las terminales negativas juntos. En este caso, el voltaje se mantiene constante, pero la capacidad (AH) aumenta. Este método se usa cuando se requiere una salida de corriente más larga o más alta.
Dado que el objetivo es alcanzar 72 V, las baterías deben estar conectadas en serie.
Opciones de voltaje: comparando configuraciones de batería de 6V y 12V
En general, hay dos enfoques para ensamblar un sistema de 72 V utilizando baterías estándar: con unidades de 6V o 12V.
- Usando baterías de 6V:
Lograr 72V requiere 12 baterías en serie (6V × 12=72 V).
- Usando baterías de 12V:
Solo se requieren 6 baterías en series (12V × 6=72 V).
Comparación práctica
Batterías de 12 V:
- Requiere menos unidades y menos conexiones, lo que reduce la complejidad y el potencial de fallas de cableado.
- Por lo general, ofrece una capacidad de descarga de corriente más alta, lo que los hace más adecuados para cargas de alta potencia, como motores o inversores.
Bilestrices de 6V:
- A menudo menos costoso, especialmente en formatos de plomo-ácido de ciclo profundo.
- Ofrezca una gama más amplia de opciones en términos de factor de forma y flexibilidad de reemplazo.
- Puede ser más adecuado para los usuarios con acceso a un inventario de bajo costo o excedente.
La elección entre las baterías de 6V y 12V depende de las limitaciones de espacio, los requisitos de corriente del sistema y las preferencias de mantenimiento. Sin embargo, para la mayoría de las construcciones de batería de 72 V de bricolaje, las baterías de 12 V son más comunes debido a su simplicidad y una mejor compatibilidad con los sistemas de vehículos eléctricos.
Cálculo del núcleo: ¿Cuántas baterías de 12 V alcanzar 72 V?
La fórmula es sencilla:
Número de baterías=Voltaje de destino ÷ Voltaje de la batería
Para baterías de 12V:
72V ÷ 12V=6 baterías (en serie)
Cada batería contribuye con 12 voltios, y cuando está conectada en serie, el voltaje total del sistema es la suma de todos los voltajes individuales. Sin embargo, la capacidad general sigue siendo la misma que la de una sola batería en la cadena.
Por ejemplo, si cada batería de 12 V tiene una capacidad de 20AH, entonces el paquete completo de 72V será de 72V 20AH-No 72V 120AH.
Esta distinción es crucial al estimar el tiempo de ejecución del sistema y la entrega actual. Si se necesita una capacidad más alta, se pueden conectar cadenas de series adicionales de 72V en paralelo para ampliar el AH.
Paso a paso: cómo conectar baterías de 6x 12V en serie
Para cablear de forma segura seis baterías de 12 V en serie para un sistema de 72 V, siga estos pasos:
1. Preparación:
- Asegúrese de que todas las baterías sean de la misma marca, modelo, voltaje y capacidad.
- Idealmente, deben ser del mismo lote de fabricación para garantizar el rendimiento equilibrado y el comportamiento de carga.
2. Secuencia de cableado:
- Conecte el terminal negativo (-) de la batería 1 al terminal positivo (+) de la batería 2
- Conecte el negativo (-) de la batería 2 al positivo (+) de la batería 3
- Continúe este proceso hasta la batería 6, cuyo terminal negativo (-) servirá como salida negativa del sistema
- La batería 1 positiva (+) será la salida positiva del sistema
3. Salida final:
El voltaje medido entre el positivo de la primera batería y el negativo de la última batería debe ser aproximadamente 72 V (o más alto si está completamente cargado).
4. Verificación doble:
- Verifique que todas las conexiones son ajustadas y libres de corrosión.
- Use cables aislados del medidor apropiado para manejar la carga de corriente esperada.
Consideraciones clave Al construir un sistema de batería de 72 V
Si bien conectar seis baterías de 12V en serie es técnicamente simple, existen varias precauciones críticas para garantizar la seguridad, la confiabilidad y el rendimiento a largo plazo.
Use baterías idénticas
Las seis baterías deben coincidir con voltaje, capacidad (AH), química, marca y preferiblemente lotes de producción. Las variaciones en la resistencia interna o el estado de salud pueden conducir a una carga y descarga desequilibradas, lo que puede dar lugar a:
- Vida útil del sistema reducido
- Degradación prematura de células más débiles
- Riesgo de fugitivo térmico en sistemas basados en litio
Prácticas de manejo seguro
El ensamblaje de la batería implica un riesgo significativo si no se realiza correctamente. Siempre adhiérase a los siguientes protocolos de seguridad:
- Use guantes aislados y gafas de seguridad para proteger contra la descarga eléctrica y la exposición al ácido (especialmente para las baterías de plomo-ácido)
- Evite las chispas y la llama abierta cerca de la configuración de la batería
- Use cables de calibre adecuados y conectores seguros para manejar la corriente máxima de forma segura
- Asegúrese de que los terminales estén limpios, ajustados y sin corrosión
Compatibilidad de cargadores
Se requiere un cargador con clasificación de 72 V para cargar el sistema de batería de manera eficiente y segura. Además:
- Las baterías de ácido de plomo requieren perfiles de corriente constante/voltaje constante (CC/CV) y compensación de temperatura
- Las baterías de iones de litio o LifePo₄ requieren algoritmos de carga específicos de litio con cortes de voltaje estrictos y limitaciones de corriente
BMS para sistemas de litio
Si usa baterías de litio, la integración de un sistema de gestión de baterías (BMS) es obligatorio. Un BMS de calidad asegura:
- Sobrecarga, exceso de descarga y protección contra sobrecorriente
- Equilibrio de células durante los ciclos de carga
- Monitoreo de temperatura y aislamiento de fallas
Saltar BMS en configuraciones de litio no solo es arriesgado, sino que puede provocar daños irreversibles o riesgos de seguridad.
Aplicaciones del mundo real de sistemas de batería de 72V
La configuración de 72V es ampliamente adoptada en varias industrias debido a su equilibrio óptimo entre el nivel de voltaje y la complejidad del sistema.
- Vehículos eléctricos (ebike, scooter, motocicleta)
La mayoría de las bicicletas electrónicas y scooters eléctricas de alto rendimiento usan paquetes de 72V 20AH o 72V 32AH, proporcionando suficiente voltaje para alimentar motores entre 2000W y 5000W. Esta configuración garantiza una aceleración rápida, un rango más largo y una mejor eficiencia en las inclinaciones.
- Carros de golf
Algunos carros de golf usan baterías de 4 × 12V y compensan con convertidores de impulso para alcanzar 72 V, pero esto introduce complejidad adicional y pérdida de energía. Una conexión de serie directa de 6 × 12V es generalmente más segura, más simple y más robusta.
- Equipo industrial y almacenamiento renovable
En entornos de alta demanda, como sistemas solares fuera de la red, robótica del almacén y sistemas de energía de respaldo, las configuraciones de 72 V minimizan el flujo de corriente (en comparación con 48V o sistemas inferiores), reduciendo el tamaño del cable y las pérdidas resistentes, especialmente críticas para descargas de larga duración o instalaciones remotas.
Parámetros técnicos y cálculos de energía
Rango de voltaje
Aunque el voltaje nominal es de 72 V, la operación del mundo real abarca un rango:
- Sistema completamente cargado: 13.5V × 6=81 V
- Corte de descarga (protección de bajo voltaje): 10.5V × 6=63 V
Este rango dinámico debe tenerse en cuenta al seleccionar controladores de motor, inversores y sistemas de protección de carga.
Capacidad energética
El contenido de energía total se calcula como:
Energía (wh)=voltaje (v) × capacidad (ah)
Ejemplo:
6 × 12V 100A de 100Ah baterías en serie → 72V 100AH = 7200 WH (7.2kWh)
Esta es la energía utilizable (sujeta a la eficiencia del sistema) que puede alimentar un dispositivo de 1000W durante aproximadamente 7.2 horas en condiciones ideales.
Conclusión
Para construir un sistema de batería de 72 V con unidades de 12 V, necesita seis baterías conectadas en serie. Esta configuración es directa, pero requiere disciplina técnica para garantizar la uniformidad de la batería, el cableado correcto y los protocolos de seguridad.
Más allá de llegar a 72 V, los usuarios también deben considerar:
- Capacidad requerida (AH) para el tiempo de ejecución deseado
- Cargar corriente, para seleccionar las baterías con clasificación de descarga apropiada
- Química de la batería, costo de equilibrio, rendimiento y ciclo de vida
- Seguridad del sistema, especialmente con células de litio
En los sistemas de alto voltaje, una supervisión menor en el diseño o la instalación puede afectar significativamente el rendimiento o la seguridad. Ya sea para el transporte eléctrico o el almacenamiento estacionario, la planificación reflexiva y los componentes de alta calidad no son negociables.
Sobre el autor

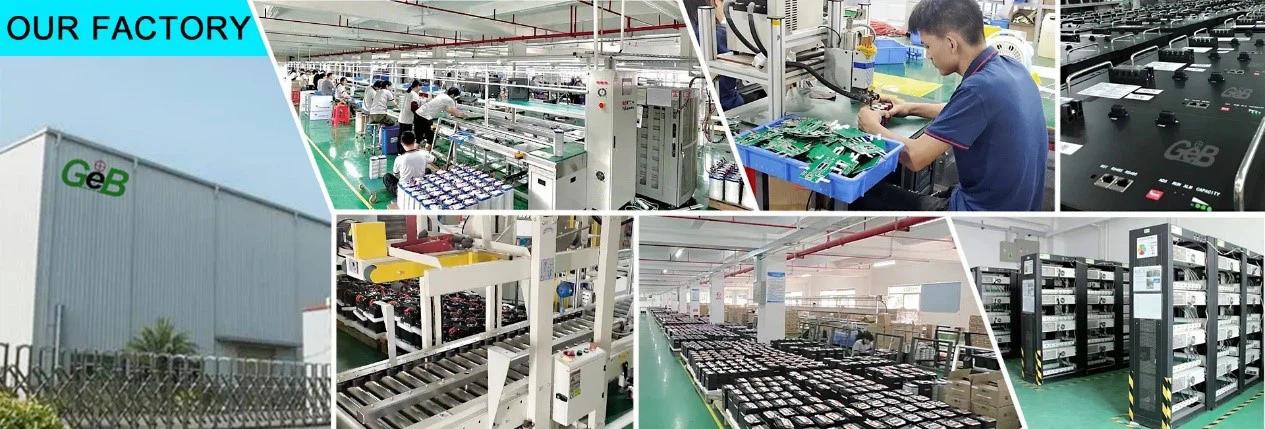

Geb es una marca de General Electronics Technology Co., Ltd. Geb es un líderFabricante de baterías de litio ebikeEn China, centrándose en las baterías de litio para bicicletas eléctricas y proporcionando soluciones avanzadas de batería de bicicletas eléctricas de 72 V. Fundada en 2009 y con sede en Shenzhen, Geb se ha convertido en una marca confiable en la industria con más de 180 empleados y ventas anuales de más de $ 30 millones.
